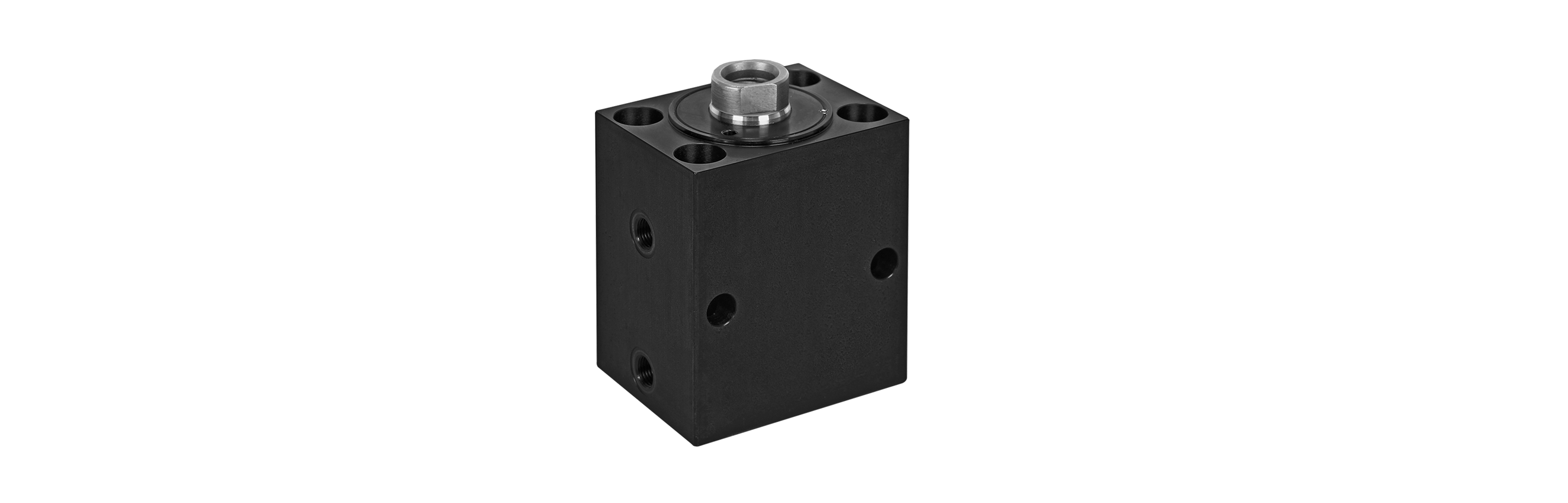

ブロックシリンダーＳ

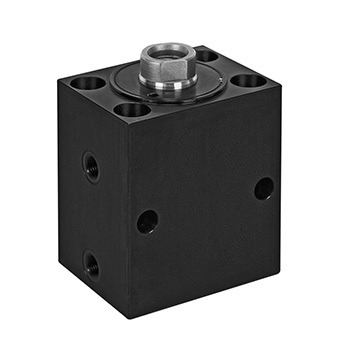

油圧式のブロックシリンダーとは、シリンダー内のピストンを油圧によって移動させることで、ピストンと一体のロッド部が前後し、ワーク、治具等を押す・クランプ・加工する油圧機器です。ボディー形状が直方体なため、円筒形の従来の油圧シリンダーのように、フランジなどの取付部を別途用意する必要がありません。ブロックシリンダーは、ボディーの取付穴を利用して固定できるため、6面の、どの方向からも取付けが簡単にできます。また、空気圧源のシリンダーに比べて、コンパクトでありながら非常に高い出力の直線運動を得ることができます。

導入によるメリット

• コンパクト
• 高い出力
• 高速（Ｓシリーズ）
• 取付簡単

油圧クランプ機器において多くの経験をもつロームヘルド（Roemheld）は、既に多くの採用実績のあるブロックシリンダーについて、さらに改良を加え、ブロックシリンダーＳシリーズを開発いたしました。
Ｓシリーズは、摺動速度を飛躍的に向上させ、パンチングや早いサイクルタイムを必要とする自動化システムなどの分野においても、より安定した性能を発揮することができます。使用温度については最高２５０℃までの対応が可能です。
パンチプレス機、バリ取り機、フォーミング機械、成形機のコア稼働部への利用に適しています。

特長

・摺動速度の向上
ピストンおよびロッドにガイドリングを追加し、従来品以上の摺動時安定性を向上
最大０．５ｍ／ｓの摺動速度を実現

・最高使用温度２５０℃
シール材に耐熱性に優れたFFKM材（オプション）を採用し、最高２５０℃で使用が可能

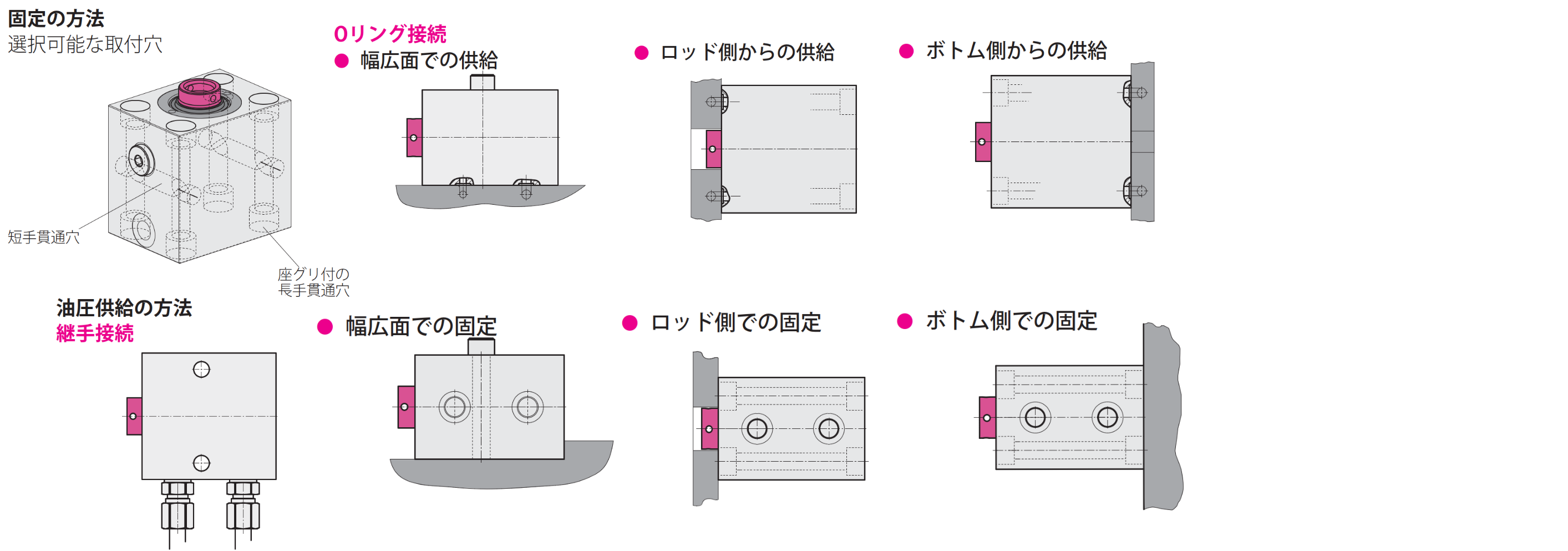

・様々な固定・接続方法
 固定方法および、油圧の接続方法を用途に合わせて選択が可能

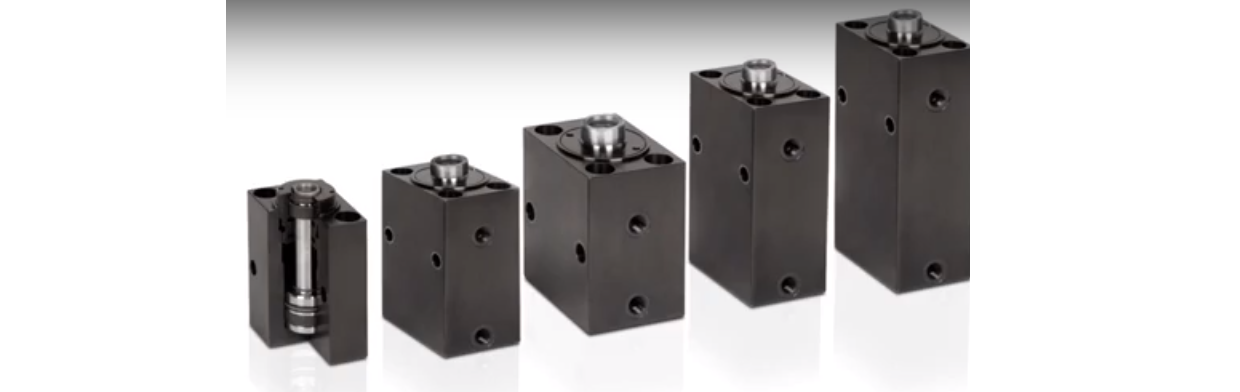

・豊富なバリエーション
ストローク２５～１００ｍｍ、押出力２０～２５１ｋＮから選択

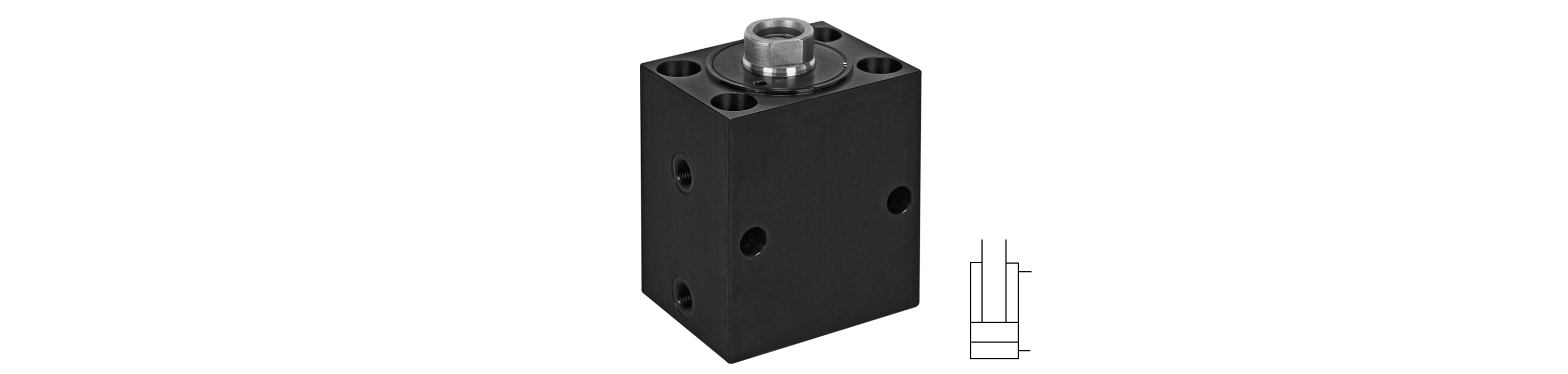

ブロック・シリンダーＳ

複動式、最大使用圧５０ＭＰａ

※全長公差：ストローク２５mm、５０mm：＋０．７/－０．３ｍｍ、
ストローク７５mm、１００mm：＋０．９/－０．５ｍｍ

■カスタム品についてもご相談ください。

製品、ＣＡＤデータに関するお問合せはロームヘルドハルダー（株）までお問い合わせください。
