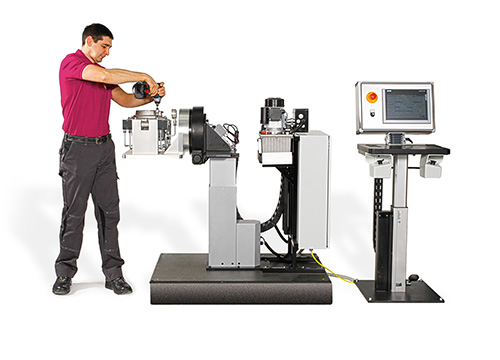

ハンドリング機器

ハンドリング機器とは、作業者が必要に応じてワークの高さ・向き・角度を任意に調節することができる機器です。

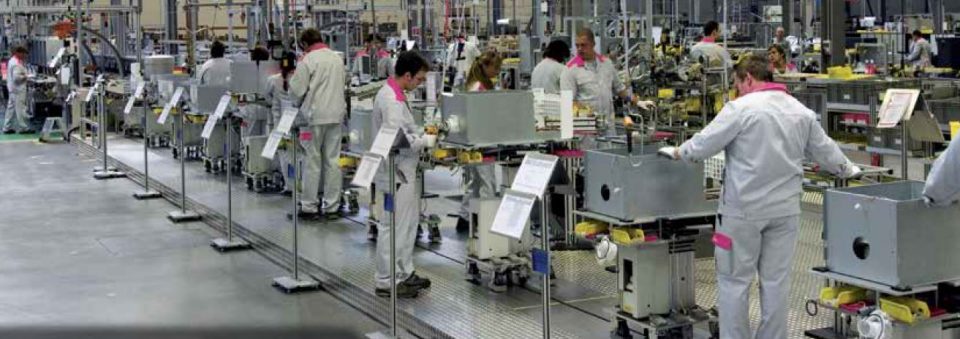

工場の組立作業などでは、作業者が重量物を一人で持ち上げたり、中腰で屈んだりと無理な作業が見過ごされているケースがあります。ハンドリング機器を使用することにより作業者の負荷を軽減し事故やけがの危険も減らすことができます。ハンドリング機器は製品の組立に使用することから組立機器・組立治具とも呼ばれています。

導入によるメリット

• 作業者の負担を軽減
• 作業効率の改善
• 安全性の向上

工業大国であり人間工学の先進国であるドイツ生まれの優れたハンドリング機器です。
大きなワークや重量物を簡単にハンドリングすることが可能になり、製造現場の安全性を向上させる事ができます。またモジュール式によりお客様自身で作業内容に応じたハンドリング機器を組立て頂く事が可能です。

特長

・最大600 kgのワークを、安全に昇降・回転・傾け・移動
・作業者によって異なる、最適な作業高さ、位置に調整可能
・目的や課題に合わせて、ハンドリング機器を簡単に組み合わせ
・身体への負荷を低減、事故やけがの危険も低減
・製品の品質向上に寄与

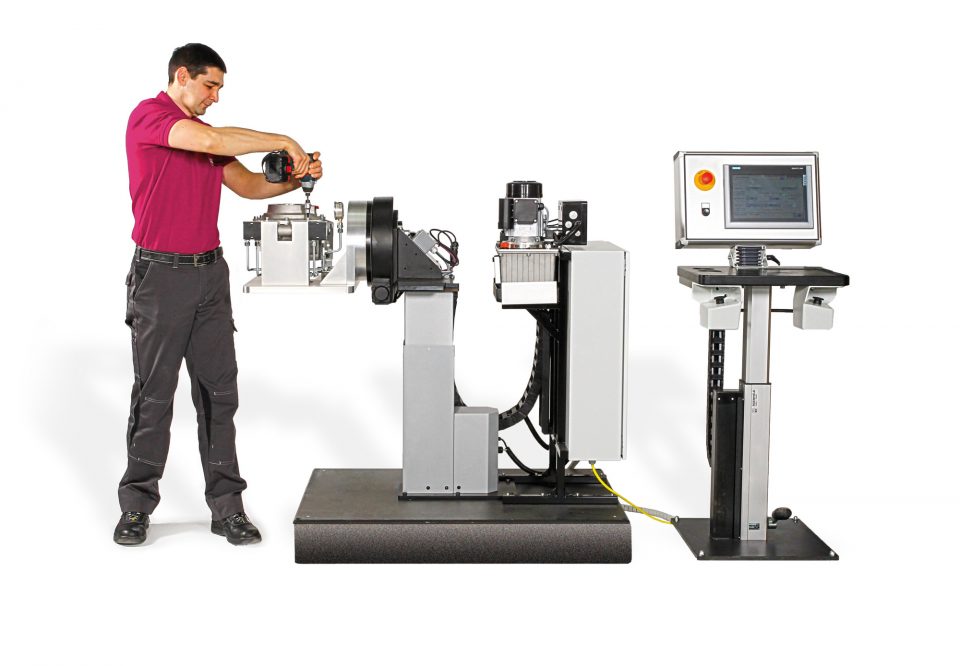

ハンドリング機器
「モジュログ」シリーズ

重いワークを素早く、確実に、軽々と

個々のモジュールを簡単に組み合わせて、多機能のユニットを構成

​

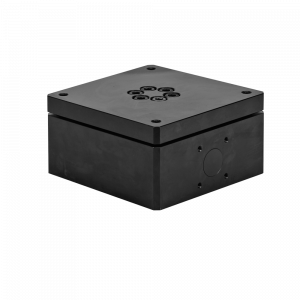

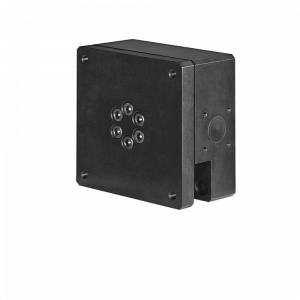

垂直回転モジュール ワークを垂直に回転させる場合に使用します	水平回転モジュール ワークを水平に回転させる場合に使用します
駆動方式：手動式/電動式 ワーク重量：最大2000N オプション：インデックス機能 油空圧のメディアカップリング	駆動方式：手動式/電動式 ワーク重量：最大6000N オプション：インデックス機能 油空圧のメディアカップリング

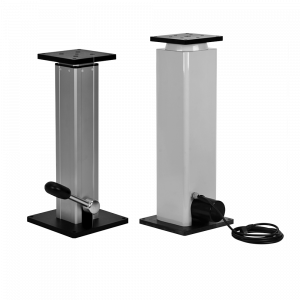

リフト・モジュール ワークの昇降させる場合に使用します	チルト・モジュール ワークを傾ける場合に使用します
駆動方式：油圧ペダル式/電動式 ワーク重量：最大6000N ストローク：200-1000mm	駆動方式：手動式/電動式 ワーク重量：最大1000N オプション：インデックス機能

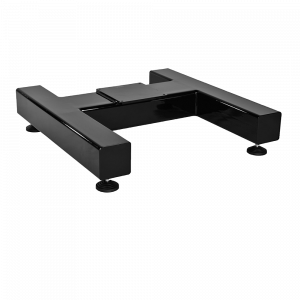

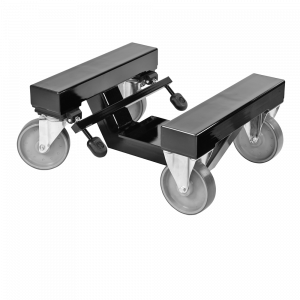

カート・モジュール ワークを移動させる場合に使用します	フロア・モジュール 床面に安定させて設置する場合に使用します
最大荷重：2000または6000N その他：パーキング・ブレーキ付き	最大荷重：6000または8000N

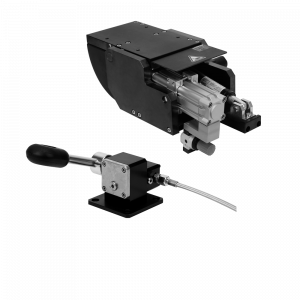

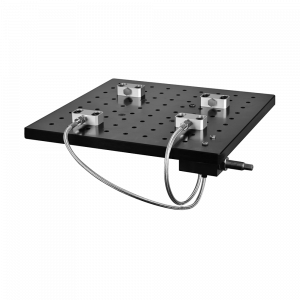

クランプ治具 ワークの固定ジグ用の汎用ベース板 ゼロポイントクランピングシステムを使用することにより、ワークをワンタッチで着脱できます

ハンドリング機器「モジュログ」の使用例の動画です。

タワー型バイスの口金は、ユーザー仕様での製作が可能です。 また、自動化システムへの組込対応も行っております。 ■農業機械用の油圧バルブ加工での採用例 タワー型バイスと特殊口金の組合せによって、90%の加工において専用治具が不要になりました。 ■無人自動化システム導入実績 ワークを投入するロボットとタワー型バイスを同期させた、自動化システムへの導入実績があります。 （スピンドル駆動・トルク管理はナットランナーを使用）

■modulog（モジュログ）
総合カタログ


ダウンロード[8MB]

■modulog（モジュログ）
データシート


ダウンロード[11MB]

製品、ＣＡＤデータに関するお問合せはロームヘルドハルダー（株）までお問い合わせください。
