スプリングプランジャー

スプリングプランジャーとは、荷重が掛かるとボール(ピン)は内部に押し込まれ負荷が無くなるとバネ力で押し出されます。スプリングプランジャーはこの動作を利用してワークの位置決め・固定・押出しなどの用途に使用されます。工場で使われる装置・治具から自動車・家電などの製品まで様々な用途・場所・目的で使われている汎用性の高いメカ部品です。

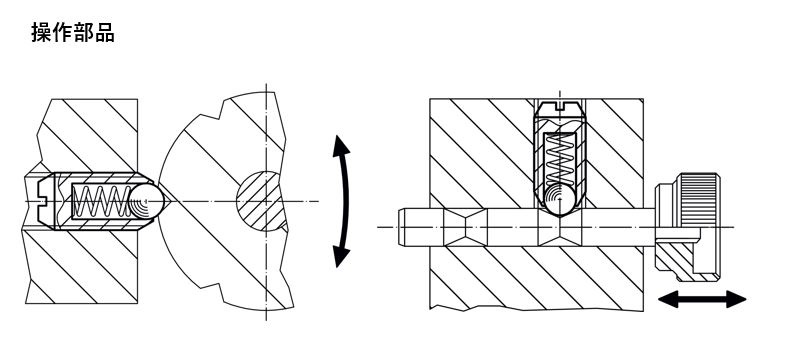

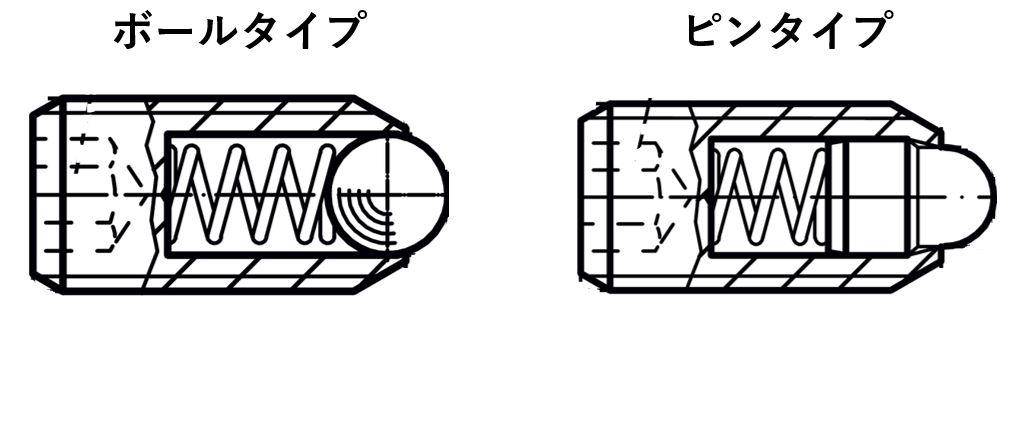

スプリングプランジャーはボールタイプとピンタイプの２種類があります。ボールタイプはスライド部の固定・位置決めにピンタイプはワークの押出しに適しています。また取付方法もねじ込みタイプと圧入タイプがあります。材質はスティール・ステンレス・プラスチック製などがあり、医療・食品の分野ではステンレス製のスプリングプランジャーが多く使用されています。スプリングプランジャーはボール(またピン)とスプリングで構成されていて、プランジャ・ボールプランジャ・ピンプランジャとも呼ばれています。

導入によるメリット

• 簡単に位置決めが可能
• 素早くワークをクランプ
• 作業効率の改善
• 自由な製品設計を実現

ハルダー社（HALDER）はスプリングプランジャーの世界的なメーカーです。サイズ、材質など豊富な種類から用途に応じた製品をご選択頂けます。
数多くの種類の標準在庫品を取り揃えていますので、短納期でお届け致します。

特長
・位置決めに最適
ボール(またはスプリング)によって簡単に位置決めすることができます。

・シンプルな構造
ボール(またはスプリング)・スプリング・本体の３つの部品で構成されていて取付・交換が容易です。

・自由な製品設計
豊富なサイズ、材質によって設計者は用途に応じたプランジャを選択することができます。

・作業効率・品質の向上
ワークの取付け・取外しが簡単に行うことができます。

スプリングプランジャー、スプリングスリーブ

スプリング・プランジャーは、ボールもしくはピンとバネを組み合わせて出来ています。スプリング・プランジャーは、また、ボールキャッチとも言われていますが、様々な産業の色々なアプリケーションに使われています、例えば、固定、位置決め、ロック、また押し付け用途です。
ハルダー社独自の組立てプロセスや、最適な生産方法が高い信頼性を保証しています。例えば、バネ荷重とバネのストローク検査です。
ハルダー社の製品フルラインアップには、数多くの種類の標準在庫品を取り揃えています。

■ 本体ネジタイプ (M3～M24) と本体平滑、圧入タイプ (直径2 ～12 mm)
■ 本体材質、スチール、ステンレス (1.4305) 、プラスティック
■ ボール材質、焼入れ鋼、ステンレス鋼(1.4305)、プラスティック、セラミック
■ ピン材質、焼入れ鋼、ステンレス鋼(1.4305)、プラスティック
■ 多数のバネ力(軽荷重、標準荷重、重荷重)
■ 六角穴付、スロット付
■ ヘッド付、ヘッド無し(本体ネジタイプ)
■ カラー付、カラー無し(本体平滑、圧入タイプ)

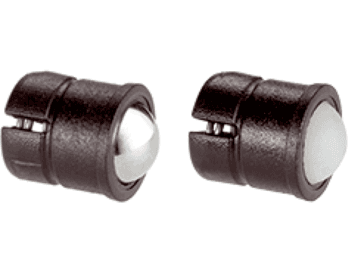

最新モデルとして、ボール回転タイプが加わりました。ボールが回転することによる相手部品の磨耗を減らす効果に加えて、ボール保持部がプラスティックであるため絶縁効果も期待できます。
また、本体ネジタイプには、オプションで緩み止めをコーティングすることも出来ます。
標準のメトリック寸法に加え、インチ寸法のモデルも取り揃えています。
さらには、特殊なアプリケーション向けに、カスタム製作も受付けています。

スプリングプランジャー

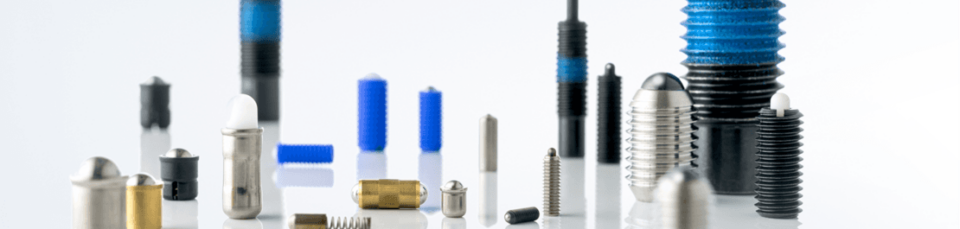

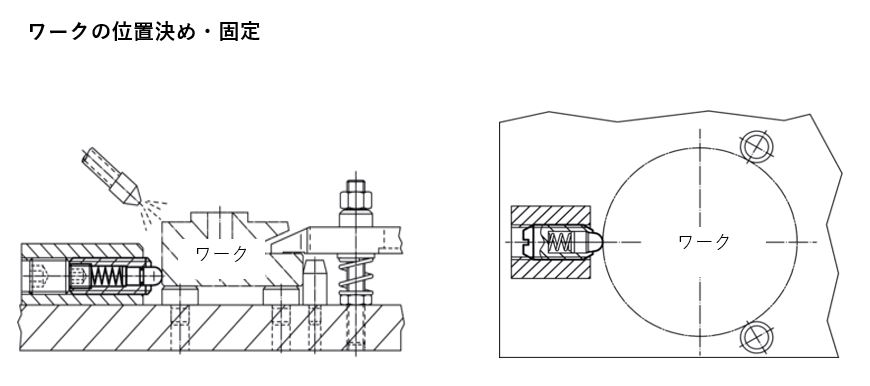

ワークの位置決め・固定・押出しに最適です

◆用途に合わせてスプリングプランジャーを選択することができます

◇ボールタイプ

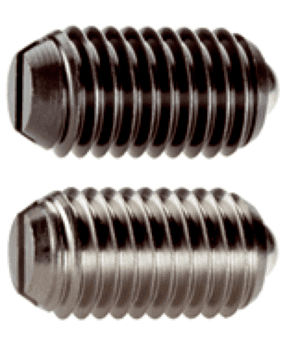

六角穴付き サイズ：M3-24 材質・本体：快削鋼・ステンレス鋼 材質・ボール：軸受鋼・ステンレス鋼 バネ力：約3-237N	六角穴付き(ボール回転タイプ) サイズ：M5-16 材質・本体：快削鋼・ステンレス鋼 材質・ボール：軸受鋼・ステンレス鋼 バネ力：約4.8-88.7N

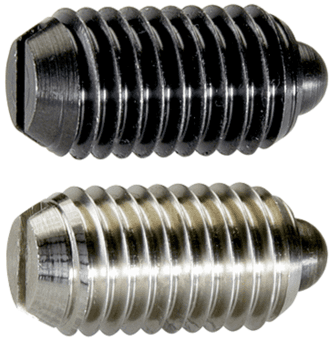

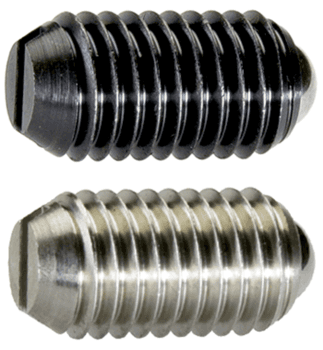

スロット付き サイズ：M2-24 材質・本体：快削鋼・ステンレス鋼 材質・ボール：軸受鋼・ステンレス鋼 バネ力：約0.8-237N	スロット付き(ボール回転タイプ) サイズ：M5-16 材質・本体：快削鋼・ステンレス鋼 材質・ボール：軸受鋼・ステンレス鋼 バネ力：約4.8-88.7N

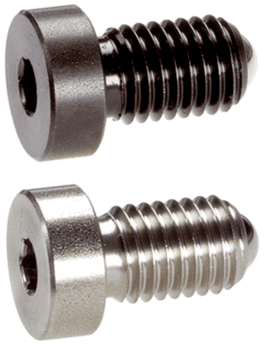

ヘッド、六角穴付き サイズ：M4-12 材質・本体：快削鋼・ステンレス鋼 材質・ボール：軸受鋼・ステンレス鋼 バネ力：約8-110N	ヘッド、スロット付き サイズ：M4-12 材質・本体：快削鋼・ステンレス鋼 材質・ボール：軸受鋼・ステンレス鋼 バネ力：約8-110N

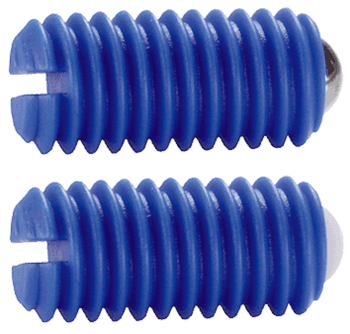

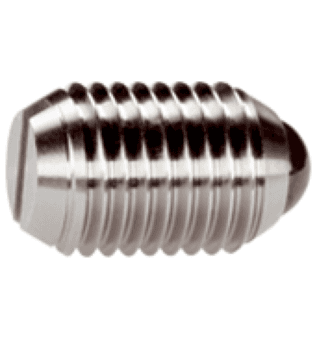

スロット付き サイズ：M4-16 材質・本体：ステンレス鋼(SUS316相当) 材質・ボール：セラミック バネ力：約8.5-142N	スロット付き サイズ：M6-10 材質・本体：POM 材質・ボール：ステンレス鋼・POM バネ力：約12-45N

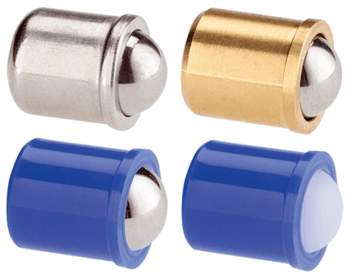

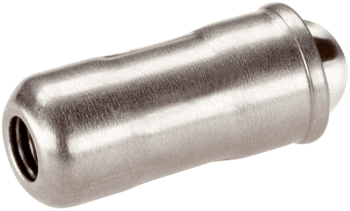

圧入タイプ 本体外径：3-12mm 材質・本体：ステンレス鋼・黄銅・POM 材質・ボール：ステンレス鋼・POM バネ力：約0.4-54N	圧入タイプ、穴径補正タイプ サイズ：4-10mm 材質・本体：POM 材質・ボール：ステンレス鋼・POM バネ力：約3.0-22.3N
圧入タイプ 本体外径：2-12mm 材質・本体：ステンレス鋼 材質・ボール：ステンレス鋼 バネ力：約0.8-143N	圧入タイプ(ボール回転タイプ) 本体外径：4-12mm 材質・本体：ステンレス鋼 材質・ボール：ステンレス鋼 バネ力：約4.8-68N

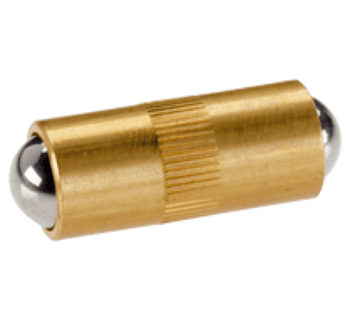

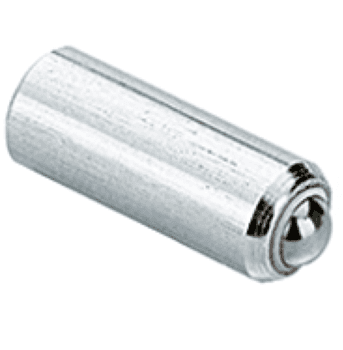

圧入タイプ、両側タイプ 本体外径：2.5-8.0mm 材質・本体：黄銅 材質・ボール：ステンレス鋼 バネ力：約1.3-15.0N	圧入タイプ 本体外径：4-10mm 材質・本体：ステンレス鋼 材質・ボール：ステンレス鋼 バネ力：約12.9-105.0N

◇ピンタイプ

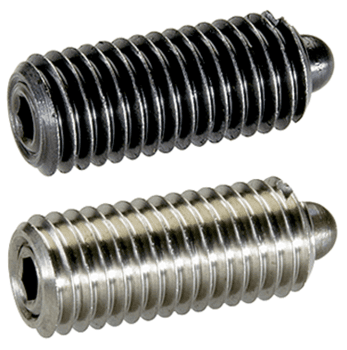

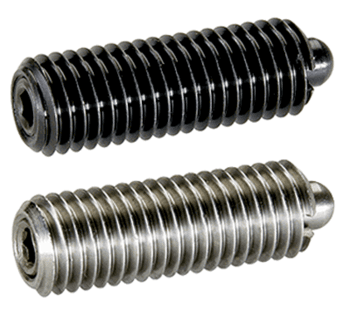

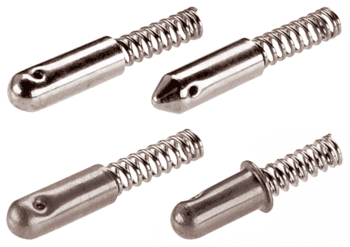

六角穴付き サイズ：M4-24 材質・本体：快削鋼・ステンレス鋼 材質・ピン：快削鋼 バネ力：約4.5-223N	スロット付き サイズ：M4-24 材質・本体：快削鋼・ステンレス鋼 材質・ピン：快削鋼 バネ力：約4.5-223N
六角穴付き サイズ：M3-24 材質・本体：快削鋼・ステンレス鋼 材質・ピン：快削鋼・POM バネ力：約2-245N	六角穴付き、シール付き サイズ：M8-16 材質・本体：快削鋼・ステンレス鋼 材質・ピン：快削鋼・ステンレス鋼 バネ力：約9-113N

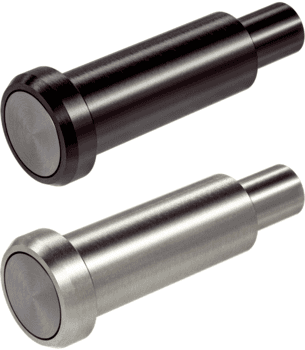

圧入タイプ 本体外径：6-12mm 材質・本体：快削鋼・ステンレス鋼 材質・ピン：スティール バネ力：約10-130N	六角穴付き サイズ：M10-24 材質・本体：快削鋼・ステンレス鋼、熱処理鋼 材質・ピン：スティール バネ力：約4-214N

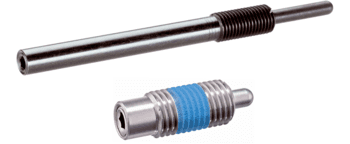

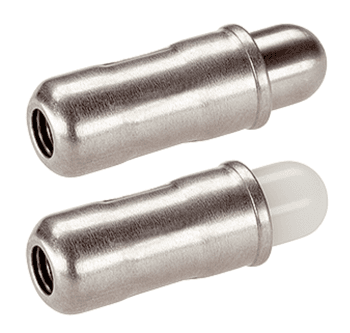

圧入タイプ 本体外径：4-10mm 材質・本体：ステンレス鋼 材質・ピン：ステンレス鋼・POM バネ力：約3-29N	内蔵タイプ ピン外径：2.2-5.0mm 材質・ピン：スティール・ステンレス鋼 バネ力：約3-29N
メトリック仕様以外にもインチ仕様もございます

商品の詳細はこちら
＊HALDERの製品サイトが表示されます

スプリングプランジャーの動画です。

寸法、形状について、特注品の対応も可能です。
お気軽にお問い合わせください。
